Pour les produits en fils de cuivre et alliages de cuivre, la qualité de surface est généralement très importante. De nombreux types de défauts de surface peuvent se produire, et un ensemble particulier de défauts sont les soi-disant taches, taches de décoloration ou une décoloration d’une partie de la surface du fil.
D’où viennent les taches ?
Les taches peuvent avoir de nombreuses causes différentes, et l’origine des taches n’est pas toujours facile à déterminer. Pour produire du fil, le cuivre ou l’alliage de cuivre subit de nombreuses étapes de traitement différentes, telles que la coulée, le laminage et le tréfilage. L’apparition de taches peut devenir visible à un stade ultérieur de la production, différent de celui où le défaut s’est produit. Pour aider à identifier la cause d’une tache, le département R&D de Q8Oils a développé un test permettant d’analyser plus en détail la tâche. Grâce à ce test, une tache sur la surface d’un fil de cuivre ou d’un alliage de cuivre peut être examinée et une analyse de sa composition peut être réalisée.
Historiquement, les taches sur les alliages de cuivre proviennent typiquement de l’oxydation du cuivre, de matières carbonées ou de substances à base de soufre. Avec ce test, ces différentes natures peuvent être distinguées les unes des autres.
Comment les taches sont-elles étudiées ?
Dans les installations de R&D de Q8Oils, le test est effectué avec quatre pièces de fil en alliage de cuivre contenant des taches ou des zones de taches plus grandes. Une pièce est toujours conservée intacte comme référence, et les trois autres fils sont partiellement immergés dans un produitchimique. Chacun des trois échantillons est plongé dans l’un des liquides d’investigation (A, B et C).

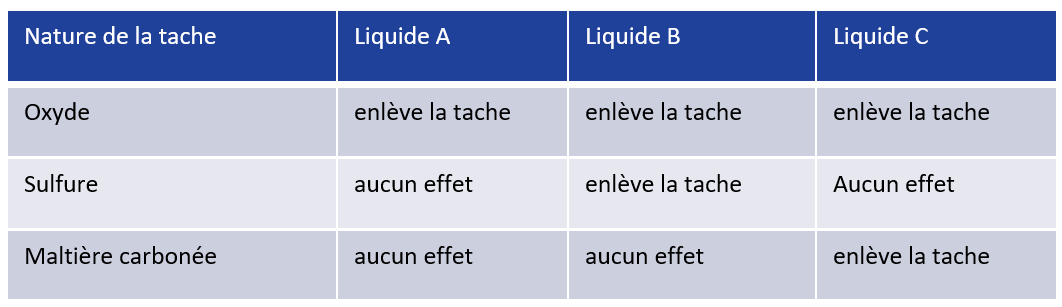

Dans le cas de fil fin ou de petites taches, un microscope peut être nécessaire. À l’aide du tableau suivant, la nature de la tache peut être déterminée.
Que signifie la nature de la tache ?
Lorsque la nature de la tâche est connue, l’étape suivante consiste bien sûr à enquêter à quel stade la tâche s’est initialement formée. Les taches de sulfure de cuivre peuvent provenir d’une contamination par de l’huile parasite ou d’une infection bactérienne. L’oxyde de cuivre peut se former à des températures élevées du fil en présence d’oxygène (air). Exemples :
- fil mouillé sortant de la machine à tréfiler
- inhibiteur insuffisant dans la solution de tréfilage ou de recuit
- température excessive due à des réductions élevées
- vitesses élevées
- lubrification insuffisante
- refroidissement inadéquat
- ou une combinaison de ces facteurs
Les taches de nature carbonée peuvent se former lorsque trop de matière contenant du carbone est présente sur la surface de l’alliage de cuivre à haute température. Un exemple est lorsque trop de matière organique est présente lors du processus de recuit, ce qui fait que toute la matière organique ne peut pas s’évaporer, et les résidus restants commencent à se carboniser à la surface du fil.
Pourquoi Q8Oils est-il votre partenaire idéal en matière de lubrifiants ?
Q8Oils travaille en étroite collaboration avec ses clients pour améliorer leur processus de coulée, de laminage et de tréfilage avec des lubrifiants optimisés. Une partie importante des améliorations réside dans la compréhension correcte des défauts possibles tels que les taches. Le test que nous proposons aide à comprendre la cause des taches sur les fils en alliage de cuivre.
Pour plus d’informations sur les taches sur les fils de cuivre, veuillez contacter notre équipe de laminage et de tréfilage chez Q8Oils.
